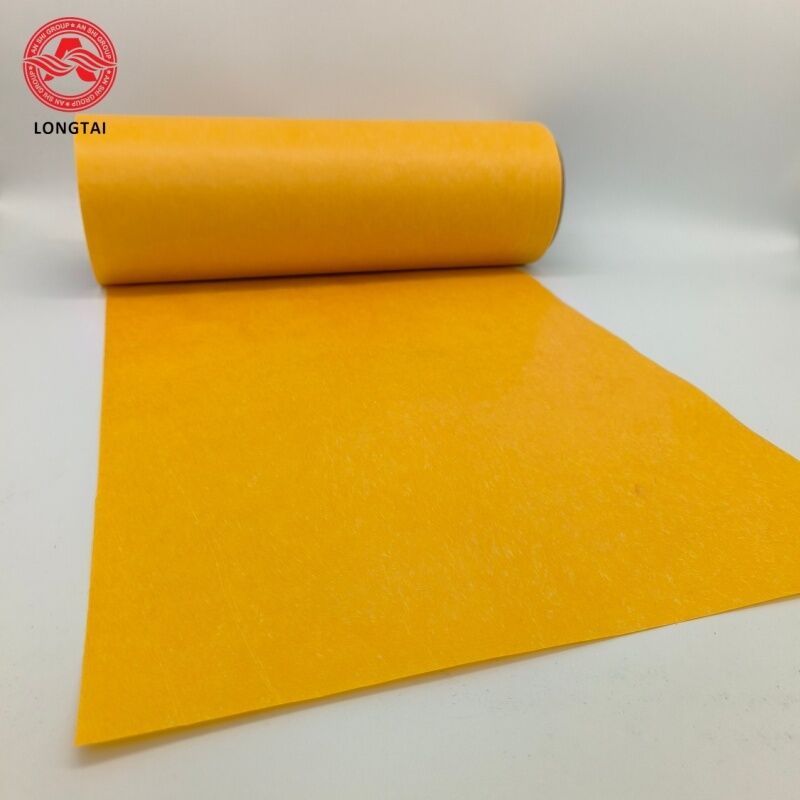

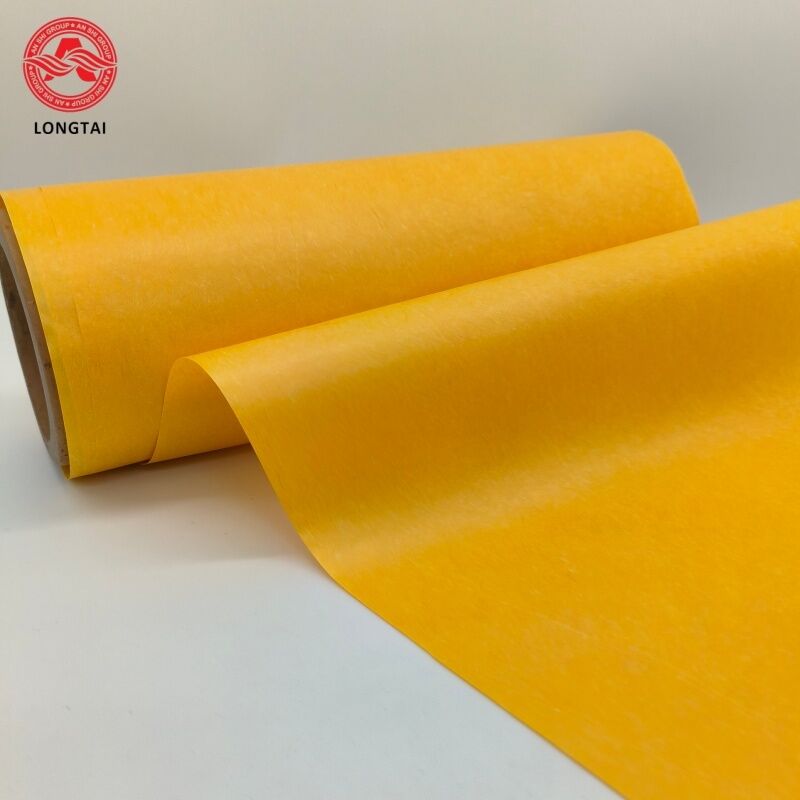

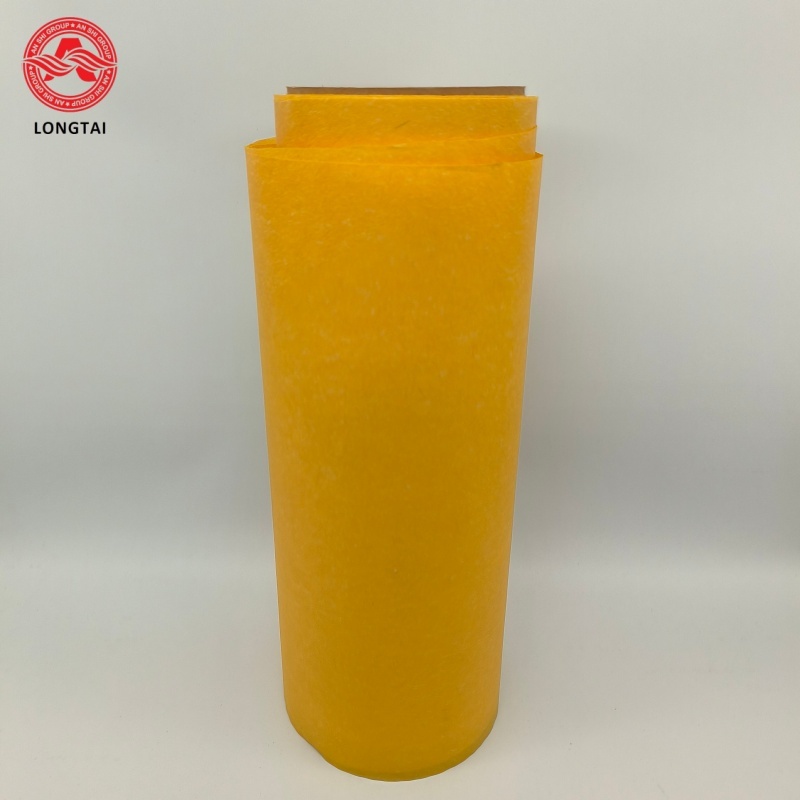

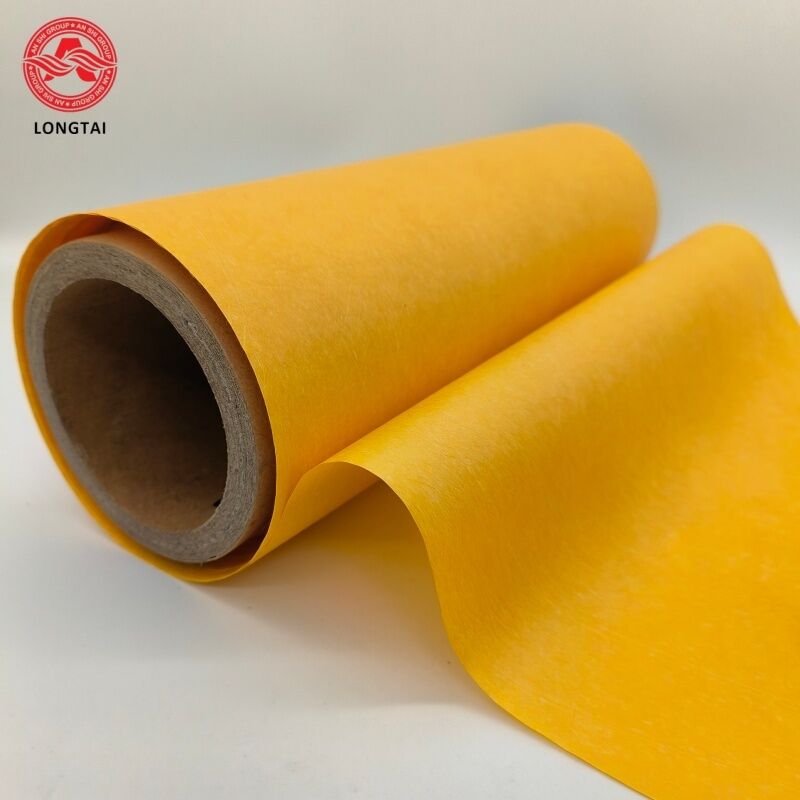

Papel de poliimida resistente al calor a 280 ℃, aislamiento confiable entre fases y entre vueltas para estator de motor

Este papel aislante de poliimida de alto rendimiento está especialmente desarrollado para el aislamiento de devanados de transformadores de alta temperatura de tipo seco y sumergidos en aceite. Admite un funcionamiento continuo a largo plazo entre 210 ℃ y 280 ℃, superando con creces el límite de resistencia al calor de los materiales aislantes convencionales Clase H (180 ℃), clasificados como sustrato aislante Clase C de ultra alta resistencia al calor.

Fabricado con tecnología de formación de fibras de poliimida de alta pureza, integra aislamiento eléctrico, resistencia mecánica y estabilidad térmica superiores. Supera los defectos del papel de aramida tradicional, como la atenuación dieléctrica, la contracción dimensional y la escasa resistencia al envejecimiento del aceite a altas temperaturas, y se adapta perfectamente a las demandas de aislamiento de las zonas de puntos calientes en transformadores de potencia de alta gama.

• Rango de espesor: 0,06 mm ~ 0,3 mm, ancho de corte personalizado disponible
• Rigidez dieléctrica: ≥15kV, rendimiento de aislamiento estable bajo alta temperatura continua
• Propiedad mecánica: Resistencia a la tracción longitudinal ≥160MPa, resistencia al desgarro >4kN/m, flexible para bobinado automático sin grietas
• Resistencia térmica: Temperatura de servicio a largo plazo de 210 ℃ a 280 ℃, sin ablandamiento, contracción ni volatilización tóxica bajo calor elevado persistente
• Resistencia química: Inerte al aceite aislante del transformador, barniz de impregnación, disolventes ácidos y alcalinos, sin pulverización ni degradación después de una inmersión prolongada.

• Resistencia al calor ultraalta: servicio estable a largo plazo entre 210 y 280 ℃, resistente al impacto de sobrecalentamiento instantáneo durante la sobrecarga del transformador, lo que prolonga enormemente la vida útil del equipo
• Rendimiento dieléctrico confiable: Ligera caída de voltaje de ruptura bajo alta temperatura, alta frecuencia e inmersión en aceite, lo que restringe la acumulación de carga espacial y la descarga parcial.
• Excelente tenacidad mecánica: alta resistencia a la tracción y al desgarro, buena flexibilidad para envolver bobinas y revestimiento de capas intermedias sin daños
• Baja contracción térmica: dimensión estable en un amplio rango de temperaturas, sin deformación después de un funcionamiento prolongado a alta temperatura para asegurar la estructura de aislamiento del devanado.
• Retardante de llama y ecológico: Autoextinguible, libre de halógenos y cero emisiones de gases nocivos a alta temperatura, cumpliendo con las normas de seguridad contra incendios para transformadores tipo seco.

El papel aislante de poliimida sirve como aislamiento flexible del revestimiento de la ranura interior, aislamiento entre espiras y separador de fases para estatores.

Actúa como aislamiento de tierra primario entre los conductores devanados y el núcleo del estator (el componente de aislamiento moldeado de color blanquecino que se muestra en el estator de alambre plano en forma de horquilla).

1. Aislamiento de ranuras (aplicación principal)

   Revestido entre la pared interior del núcleo del estator de acero al silicio y los devanados de cobre, aísla eléctricamente la laminación conductora del núcleo de los conductores del devanado para evitar cortocircuitos por ruptura a tierra. Su propiedad flexible permite una perfecta conformidad con el contorno irregular de las ranuras del estator, lo que lo convierte en un material indispensable para los motores de alambre plano en forma de horquilla.

2. Aislamiento entre fases

   Intercalado entre devanados de cobre trifásicos para evitar cortocircuitos de contacto entre conductores de diferentes fases eléctricas.

3. Cojín del revestimiento final

   Estera amortiguadora flexible colocada en la parte inferior de los salientes del devanado para absorber la vibración y evitar que los bordes afilados del alambre de cobre rayen y dañen la película aislante del esmalte del alambre.

Función principal: Barrera de aislamiento conforme flexible para aislar circuitos conductores, diseñada para cavidades de ranura estrechas y flexibles.
